结构式是化学家和化学研究人员交流的语言，而 Chemdraw 就是绘制结构式的一种工具。画出一副图文并茂的结构式，也为文章和报告增色不少。每年被投递到化学期刊里面的文章不计其数，而一份好的文章，色彩靓丽的图片必不可少。

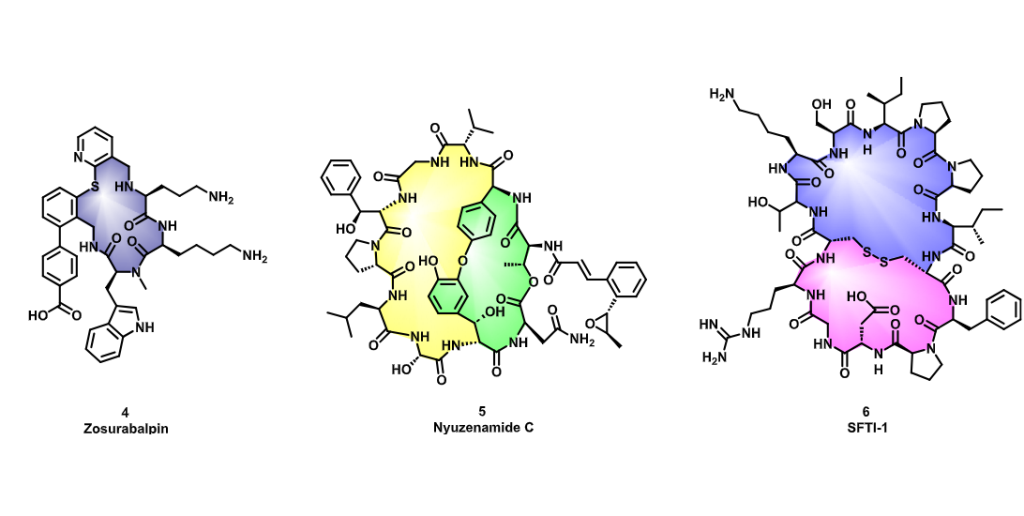

今天，小编在阅读文献时发现，环肽的空心部分被填充了颜色，环肽几个环，可以通过不同的颜色查看，一目了然。

小编就很好奇，到底用什么方法，能够给空腔着色呢？带着疑问，小编在 Chemdraw 里不停地摸索，还真摸出了一个道道来，下面来与大家分享。

方法：使用“闭合曲线/贝塞尔曲线工具”手动绘制并填充（最常用和灵活）

1、定位空腔： 仔细观察你的分子结构，确定你想要填充的空腔边界大致位置。

2、选择工具： 在左侧工具栏中找到 Pen tool 里 Closed Curve (闭合曲线)或Bezier Curve (贝塞尔曲线)工具（通常图标像一个波浪形或钢笔路径）。

3、绘制轮廓： 沿着你定义的“空腔”边界，仔细地点击并拖动绘制一个闭合的曲线形状。这个形状应该覆盖你想要填充的区域。

· 尽量让曲线贴合空腔边缘。

· 确保路径是完全闭合的（起点和终点重合）。

· 使用贝塞尔曲线可以创建更平滑的边界。绘制时点击设置锚点，拖动调整曲线弧度。

4、填充颜色：

· 选中你刚刚绘制好的闭合曲线形状。如果没有闭合，可以在顶部菜单栏选择Curves > Closed。图线便会自动闭合。

· 回到顶部菜单栏的 Curves > Refilled。

· 在弹出的颜色选择器中选择你想要的填充色（例如浅蓝、浅红、浅黄等常用于表示空腔的颜色）。

以环己烷为例，用笔点击环己烷的六个点，画笔自动连线。若是连线超过了环己烷，可以把绘制的六边形拉出来，稍微压缩一下，或是 Object > Scale进行设置，调整完毕后，再放回原处。

小贴士：由于结构式太小，可以放大屏幕，让环己烷结构式更大。便于用画笔连线

5、调整透明度（关键步骤）：

· 保持闭合曲线被选中。

· 转到顶部菜单栏的 Curves > Shaded。

· 设置一个合适的透明度，这个目前只能手动，选定彩色图片，右击，选择 Color > Other > 规定自定义颜色，通过调整色调，饱和度，亮度数字即可。

6、调整图层顺序（如果需要）：

· 选中填充的形状。

· 右键单击，选择 Send to Back 或 Send Backward（可能需要多次操作）。确保填充的形状位于分子结构（原子、键）的下方，这样分子结构才会显示在填充色之上。如果填充形状正好在环上方且不需要看到环内的键，保持其在前面也可以。

7、调整边框：

· 通常不需要边框线。选中填充形状，在 Object > Object settings > Drawing > Line Width 中选择 None 或最细的线宽。或者选中形状后,右击，Object settings里进行设置。
